1 Unit 2 Wayの牽引装置 ─ その動作はゆりかごのやさしさ ─

1 Unit 2 Wayの牽引装置 ─ その動作はゆりかごのやさしさ ─

1台で腰椎牽引も頸椎牽引も行える2wayタイプの自動間欠牽引装置「スーパートラック ST-3CL」。ミナト医科学が培った頸椎牽引の技術をスーパートラックに統合。座ったままのリラックスした姿勢で、治療部位に適した牽引角度が設定できます。ラウンドチルト方式※によって、治療姿勢への稼動時も、やさしい動作で患者様の不安感を軽減するとともに、設置スペースなど、さまざまな特長を発揮します。

※ラウンドチルト方式はミナト医科学独自のチルティング方式です。

  • ラウンドチルト方式で頸椎牽引
    ラウンドチルト方式で頸椎牽引

    頸椎の牽引治療では、牽引角度によって牽引力が作用する部位が変わります。
    スーパートラックST-3CLは、ラウンドチルト方式によりシートの傾きをコントロールすることで、治療部位に適した角度で牽引します。

  • ラウンドチルト方式で腰椎牽引
    ラウンドチルト方式で腰椎牽引

    スーパートラックST-3CLは、ラウンドチルト方式の採用により、円を描くようにやさしくチルティング。シートに座ったままで腰椎牽引に適した姿勢へと移動します。

ラウンドチルト方式が生み出す頸椎牽引の新しいスタイル

治療部位に応じた角度で頸椎牽引
治療部位に応じた角度で頸椎牽引

頸椎の牽引治療では牽引角度を変えることによって牽引力が作用する部位が変わります。
スーパートラック ST-3CLは、ラウンドチルト方式によりシートの傾きをコントロールすることで、治療部位に適した角度で治療を行います。

治療部位 上位頸椎 中位頸椎 下位頸椎
牽引角度 10°~15° 15°~30° 30°~40°
角度設定機能

牽引ポジションの設定は操作ボタンで角度を選ぶだけ。10°~40°の間で7段階に設定が可能です。また、自由に牽引角度を選択して組み合わせることもでき、牽引回数も設定できます。
ラウンドチルト方式で牽引角度の高い再現性を実現します

  • 角度設定機能
  • 角度設定機能
    1. 治療パターン:例1
    2. 治療パターン:例2
トラックタイザーTC-30D スーパートラック[ST-3CL]
  1. トラックタイザー[TC-30D]
  2. スーパートラック[ST-3CL]
リラックスした姿勢で治療

従来の頸椎牽引装置と異なり、患者様はシートに深く腰掛けるだけ。リラックスしながらも安定した治療姿勢を維持することができます。

牽引力を効率良く伝える頸椎装具

頸椎装具は伸縮構造によりさまざまな牽引角度に柔軟に追従し、牽引力をバランス良く頸椎に伝達します。伸縮素材によりフィット感が向上し、アゴへの負担を軽減します。

牽引ベルトセンサーによる検知機能
牽引ベルトセンサーによる検知機能

頸椎牽引ベルトが引き出された状態で腰椎牽引が行われないように、検知機能を設けています。これにより、牽引部位の誤設定を防ぎます。

首暖枕
首暖枕

ヒーター内蔵の首暖枕を標準装備。患者様がリラックスして快適に治療を受けられます。

ゆりかごの中でやさしく腰椎牽引をおこなうような快適治療を実現

仰臥姿勢への移動がより安心に
仰臥姿勢への移動がより安心に

ラウンドチルト方式の採用により、円を描くようにやさしくチルティング。頭部の動きを小さくしたことで不安感を軽減しました。

上体の保持バランスを見直し脇への負担を軽減
上体の保持バランスを見直し脇への負担を軽減

牽引時に背マットと脇パッドが一体となって移動。上体をしっかりホールドできることにより、牽引時の脇への負担を軽減します。

牽引ベルトによる牽引
牽引ベルトによる牽引

骨盤全体を保持する腰装具により、ホールド感が向上しました。また、牽引ベルトで腰装具を牽引する方式を採用することで、骨盤以外に余計な力がかからなくなり、治療姿勢を容易に維持したまま、よりリラックスした状態で治療が行えます。

自動スライドするオットマン
自動スライドするオットマン

治療時にはオットマンが体格に合わせてスライドし、腰椎牽引に適した姿勢を維持します。
また、オットマンが座部下までスライドし格納されるので乗り降りが容易に行えます。

スタッフと患者様への優しさを追求した各種機能

患者様にやさしい機能

シートに座るだけでポジショニング

スーパートラック ST-3CLはリラックスした姿勢での牽引治療を可能にしました。患者様にはシートに座っていただくだけ。牽引ポジションへ稼働し、腰椎および頸椎の治療を行います。(対応身長:約145~185cm)

シートに座るだけで理想的なポジショニング
治療手順の音声案内とリラクゼーションサウンド

「座席が倒れます」などの動作状況や治療手順を音声で案内しますので、初めて治療を行う患者様も安心して受けられます。また、「自然の音」を素材にしたリラクゼーションサウンドを採用しました。

快適な腰部ヒーター
快適な腰部ヒーター

治療部位の冷感を緩和し、快適に治療を受けることができます。

安定した姿勢を保つ脚保持機能
安定した姿勢を保つ脚保持機能

ソフトな空気の力で足を包み込み、安定した牽引姿勢をさらにサポートします。圧力センサーによる制御で、足の太さに関係なく一定の圧力でホールドでき、ホールド強度は3段階で調節可能。牽引動作と連動し、リラックスした状態で治療が行えます。

医療スタッフにやさしい機能

わかりやすく使いやすい操作パネル

操作パネルに液晶タッチパネルを採用。牽引力や各種設定内容がひと目で確認できます。設定値の入力や変更の操作も容易に行えます。

  • わかりやすく使いやすい操作パネル
    1. 設定値はテンキーで容易に入力できます
  • わかりやすく使いやすい操作パネル
    1. 設定牽引力を表示します
    2. 治療時間を表示します
    3. 頸椎牽引ポジションを表示します
    4. オットマンの高さを調整します
セッティングの負担を軽減
セッティングの負担を軽減

従来の水平ベッド型牽引装置はセッティングが4工程あるのに比べ、ST-3CLはわずか2工程。医療スタッフの負担を軽減し、作業効率を高めます。

各種機能

腰椎と頸椎を別系統の力で牽引

腰椎と頸椎の牽引動力を別系統としました。それぞれに独立した荷重センサーを装備することで、腰椎、頸椎ともに正確な牽引力が得られます。

自動的に脇アームを脱着するオートスイングアーム機構
自動的に脇アームを脱着するオートスイングアーム機構

ミナト独自のオートスイングアームを採用。脇アームが治療開始時に自動的に装着され、治療終了時に自動的に外れます。

選べる牽引モード

通常モードに加え「ゆるやかモード」「ステップモード」「サイクル牽引モード」と4種類のモードが選択でき、患者様の状態に応じた治療を行うことができます。また、牽引モードから持続モードへの移行時や持続モード中の再牽引時などで、牽引速度の急激な変化をなくす「スローストップ&スタート機構」も採用しています。

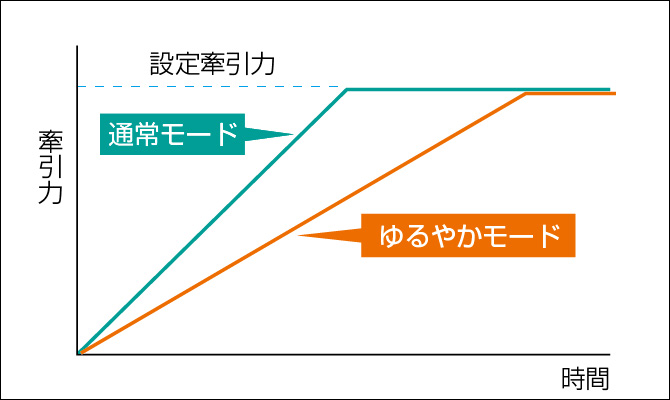

  • ゆるやかモード

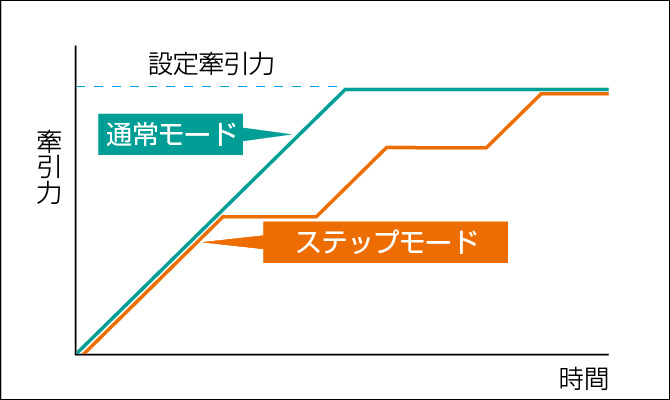

  • ステップモード

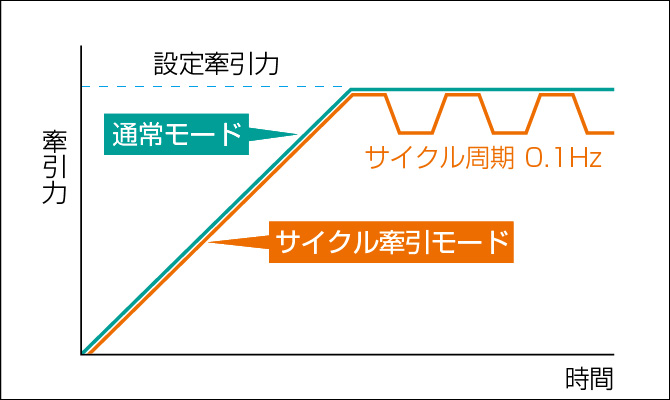

  • サイクル牽引モード(腰椎牽引のみ)

挟み込み検知機能

シート下部に接触式センサーを装備。挟み込みを検知したら、ただちに動作を停止します。

安心の停止スイッチ
  • 安心の停止スイッチ

    操作パネル上部に停止ボタンを装備しています。

  • 安心の停止スイッチ

    手元停止スイッチは握りやすい形状を採用。患者様はいつでも動作を停止することができます。

省スペースと、より自由なレイアウト

ミナト医科学独自のラウンドチルト方式により、従来機より330mmの省スペースを実現しました。また、稼働時に背面へ倒れ込むためのスペースを必要としないため、従来機よりもレイアウトの自由度が高まります。

  • 省スペースと、より自由なレイアウト

    背面を壁に寄せて設置できます。

  • 省スペースと、より自由なレイアウト

    他の機器や設備と背中合わせにレイアウトすることもできます。

  • 省スペースと、より自由なレイアウト

    スーパートラック ST-3CL

  • 省スペースと、より自由なレイアウト

    従来機

主な仕様

販売名 スーパートラック ST-3
分類 管理医療機器(クラスⅡ) 特定保守管理医療機器
認証番号 229AABZX00066000
一般的名称 能動型自動間欠牽引装置(JMDNコード:14106002)
定格電源電圧及び周波数 AC100V 50/60Hz
電源入力 240VA
電撃保護 クラスⅠ機器 B形装着部
外形寸法 幅770×奥行1550(1900)×高さ1950[mm]
( )は最大チルティング時
質量 215kg(操作パネル除く)
腰椎牽引力 50~990N (5.1~101kg) 10N単位
頸椎牽引力 10~250N(1.02~25.5kg) 10N単位
治療時間 1~99分または連続 1分単位
牽引持続時間 0~99秒または連続 1秒単位
牽引休止時間 0~99秒 1秒単位
安全装置 挟み込み検出機能、異常作動検出機能
おもな機能 手元停止スイッチ
停止スイッチ
脚保持機能(エアバッグ)
腰マットの冷感緩和機能
腰ベルトの自動巻取り機能
首暖枕の冷感緩和機能
休止牽引力の設定機能
牽引力の上限値設定機能
ゆるやかモードの設定機能
ステップモードの設定機能
サイクル牽引モードの設定機能
頸椎牽引ポジションの設定機能
電子音による警報発生機能
標準付属品 液晶操作パネル、手元停止スイッチ、タオルケット、首暖枕、頸椎装具、頸椎ハンガー
オプション部品 頸椎パッド
耐用期間(自主基準)※ 6年 ※耐用期間は、定期的な保守点検、および必要に応じた修理を行うことによって、性能が維持できる期間を意味します。

図面

ST-3CL

(単位:mm)

カラーオーダー対応

ラベンダーを基本色に、カラーバリエーションをオーダーいただけます。

※標準色はラベンダーです。それ以外のカラーについては、受注後1ヶ月程度の納期が必要です。

カラー
  1. ラベンダー
  2. ピンク
  3. オレンジ
  4. グリーン
